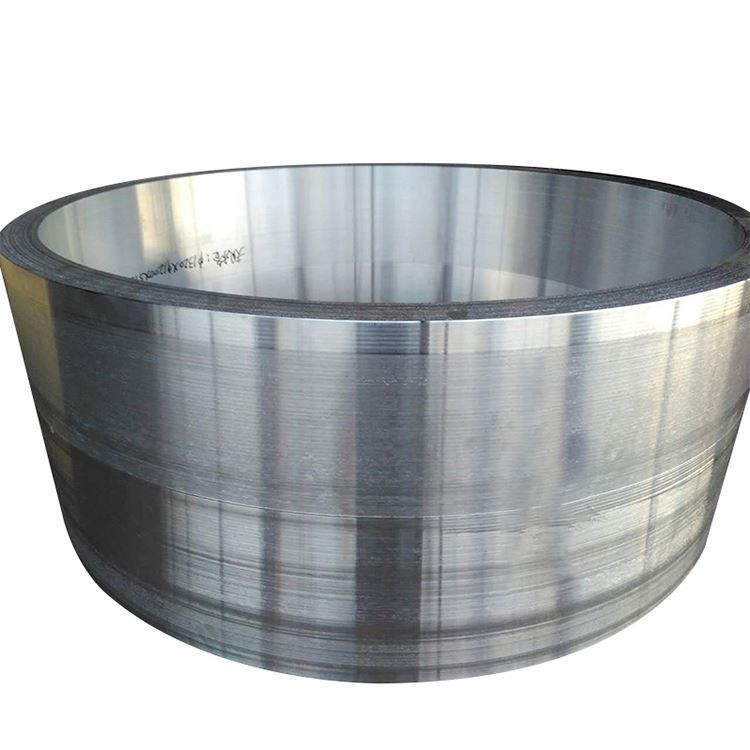

Anelli forgiati in lega di alluminio di grande diametro

Anelli forgiati in lega di alluminio di grande diametro sono indispensabili componenti strutturali ad alte prestazioni nell'industria moderna, ampiamente utilizzati in campi che richiedono requisiti rigorosi per resistenza, tenacità, affidabilità, stabilità dimensionale e leggero . questi anelli sono in genere realizzati da vari gradi di alumi attraverso i prestiti, con le gambetti, da centove da centove da mammella. metri, e di conseguenza aumentata lo spessore della parete e l'altezza . impartono proprietà meccaniche superiori, una struttura interna altamente densa e un flusso di grano ottimizzato lungo la circonferenza dell'anello, consentendo prestazioni eccellenti in condizioni operative estreme .

Comune gradi in lega di alluminio:

Serie ad alta resistenza (e . g ., 2024, 7075, 7050): Utilizzato principalmente in campi aerospaziali, militari e in altri campi con un rapporto forza-peso estremo richieste .

Serie resistenti alla corrosione/saldabile (e . g ., 5052, 5083, 5a06): Ampiamente applicato in ingegneria marina, serbatoi di stoccaggio criogenico, vasi a pressione e altre aree che richiedono un'alta resistenza alla corrosione, saldabilità e tenacità criogenica .

Serie strutturale generale (e . g ., 6061, 6082): Adatto a strutture ingegneristiche generali, resistenza al bilanciamento, machinabilità e costo .

Processo di forgiatura premium per anelli di grande diametro: Produzione di anelli forgiati in lega di alluminio di grande diametro è un processo ad alta intensità di tecnologia e che richiede l'attrezzatura, con particolare enfasi sulla qualità interna e l'uniformità microstrutturale:

Preparazione di scioglimento e lingotto:

Sono selezionati elementi di alluminio primario e lega di alta purezza .

Le tecnologie avanzate di fusione, raffinazione, filtraggio e degasaggio (e . g .}, snif, degasaggio del vuoto, agitazione elettromagnetica) sono impiegati per garantire la pulizia del fusione ultra-alta, minimizzando le inclusioni e il contenuto di gas .}}

I grandi sistemi di fusione di grandi dimensioni (DC) vengono utilizzati per produrre lingotti di grande diametro con dimensioni stabili e struttura interna uniforme, soddisfacendo i requisiti per la successiva forgiatura su larga scala .

Trattamento di omogeneizzazione del lingotto:

I grandi lingotti sono sottoposti a lunga durata (tipicamente decine di ore), trattamento di ricottura di omogeneizzazione a più stadi per eliminare la macrosegregazione, garantire una distribuzione più uniforme degli elementi di lega e migliorare la duttilità del linguaggio, preparandoli per la successiva forgiatura su larga scala .}

Preparazione e ispezione delle billette:

INGEPER SUPERFICHING SUPERFICHING (scalping o fresatura) per rimuovere i difetti della superficie .

Viene eseguita un'ispezione ultrasutica al 100% rigorosa per garantire che il lingot sia privo di eventuali difetti interni che potrebbero influenzare la qualità della forgiatura e le prestazioni del prodotto finale (E . g ., crack, porosità, grandi inclusioni) .

Preriscaldamento: il lingotto o la preforma sono uniformemente riscaldati nell'intervallo di temperatura di forgiatura preciso per garantire una duttilità ottimale e una deformazione uniforme durante la modellatura .

Sequenza forgiata:

Sconvolgente e preformante: L'ingot è sottoposto a operazioni multi-direzione e più turbanti e disegni su grandi pressioni idrauliche per abbattere la struttura as-cast, eliminare i grani grandi e formare una forma di preforma adatta (E . g ., disco o pancake) .}}

Piercing: Un foro centrale si forma sulla stampa puntando o espandendo il materiale su un mandrino, creando una struttura ad anello preliminare . Questo processo compatta ulteriormente il materiale e perfeziona la microstruttura .

Formazione di rotolamento dell'anello: Questo è cruciale per la formazione di anelli di grande diametro . su grandi machine di laminatori verticali o orizzontali dell'anello verticale o orizzontale, la compressione radiale e assiale continua viene applicata alla preforma dell'anello da un rotolo principale e un rullo di mandrel, aumentando continuamente il flusso di anelli, allineando in modo significativo il flusso di anelli, aumentando il flusso di anelli, in linea con l'anello, aumentando il flusso di anelli, in linea con l'anello, aumentando il flusso di anelli in allinea La circonferenza dell'anello, migliorando significativamente le proprietà meccaniche circonferenziali e migliorando ulteriormente la densità del materiale .

Die Finish forging (opzionale): Per anelli con forme più complesse o requisiti di precisione dimensionale estremamente elevati, la modellatura finale può essere eseguita su grandi presse per forgiature per ottenere dimensioni geometriche precise e una buona finitura superficiale .

Trattamento termico:

A seconda del grado in lega e dei requisiti delle prestazioni finali, vengono eseguiti il trattamento della soluzione, il tempra e l'invecchiamento (per leghe trainabili a calore) o il trattamento di stabilizzazione (per leghe non trattabili non calcolate) stress .

Finitura e ispezione:

Draboring, raddrizzamento, ispezione dimensionale, controlli di qualità della superficie, ecc. .

Infine, viene eseguito un test non distruttivo completo (E . g ., ultrasuoni, penetranti, corrente eleva

Le proprietà meccaniche di anelli forgiati in lega di alluminio di grande diametro dipendono dal grado in lega selezionato, dal carattere di trattamento termico e dall'ottimizzazione del processo di forgiatura . in generale, gli anelli forgiati offrono i seguenti vantaggi:

Gamma di prestazioni tipica (a seconda della lega e del temperamento):

Ultimate Tensile Strength: 170 MPA - 600 MPA

Stenzione di snervamento (0,2%): 60 MPA - 550 MPA

Elongation: 7% - 28%

Durezza: 40 hb - 180 hb

Forza a fatica: 70 MPA - 200 MPA

Fracture Torbless (K1C): 20 mPa√m - 45 mpa√m

La microstruttura di anelli forgiati in lega di alluminio di grande diametro è la garanzia fondamentale delle loro eccellenti proprietà macroscopiche:

Caratteristiche microstrutturali chiave:

Struttura del grano e flusso di grano:

Dopo la forgiatura, in particolare i cereali di anello, i grani grossolani grossolani vengono spezzati e riorientati, formando grani ricristallizzati equiax e equiaxed e/o grani non ricristallizzati allungati allineati con la direzione di deformazione principale .

Il flusso di grano è una caratteristica unica dei rinchiusi, che si riferisce alla struttura fibrosa formata da grani di metallo interni durante la deformazione plastica lungo il contorno e la direzione di stress . in anelli di forgiatura di grande diametro, il flusso di grano è distribuito uniformemente lungo la circonferenza dell'anello, fornendo un'eccellente resistenza alla fatica e resistenza alla fatica e resistenza.

Dispersoidi formati da elementi legati (e . g ., al₃zr, almncr) inibiscono efficacemente la crescita e la ricristallizzazione del grano, mantenendo il perfezionamento del grano .

Eliminazione ad alta densità e difetto:

L'immensa pressione applicata durante il processo di forgiatura chiude completamente i difetti interni, come porosità, cavità di restringimento e tasche a gas, che possono sorgere durante la fusione, migliorando significativamente la densità del materiale .

Riduce le inclusioni e la macrosegregazione non metalliche, portando a una microstruttura più uniforme .

Rafforzamento della distribuzione delle fasi:

Il controllo preciso sui processi di trattamento termico garantisce precipitazioni e distribuzione uniforme e fine delle fasi di rafforzamento (E . G ., mg₂al₃ in serie 5xxx, o al₂cumg, mgzn₂ in 2xxx/7xxx Series) all'interno delle serie di grani e al cere

La morfologia e la distribuzione dei precipitati ai confini del grano sono anche rigorosamente controllati per ottimizzare la resistenza alla corrosione della corrosione da stress .

La gamma di dimensioni di anelli forgiati in lega di alluminio di grande diametro è molto ampia e può essere prodotta in base ai requisiti specifici del cliente .

Capacità di personalizzazione:

Anelli forgiati su misura con varie dimensioni, forme (E . g .}, non circolare, conico) e i requisiti di tolleranza possono essere prodotti in base a disegni dettagliati dei clienti e specifiche tecniche .

In genere offerto in condizioni di lavorazione lavorata o di finitura approssimative per ridurre i costi di elaborazione del cliente e il tempo .

5. Designazioni di temperamenti e opzioni di trattamento termico

Anelli forgiati in lega di alluminio di grande diametro possono essere forniti in vari tempi di trattamento termico a seconda del tipo in lega e dei requisiti dell'applicazione finale .

Guida alla selezione dei temperamenti:

Requisiti di forza: Il temperamento della serie 7xxx T6 offre la massima resistenza, ma la sua sensibilità SCC deve essere considerata .

Resistenza alla corrosione: Serie 5xxx (H116/H321) e 7xxx Series T73/T74 I tempi sono la scelta migliore .

Saldabilità: Le leghe della serie 5xxx e 6xxx hanno un'eccellente saldabilità . La saldatura di fusione convenzionale non è generalmente consigliata per la serie 2xxx e 7xxx .

Ambiente di servizio: Requisiti specifici per ambienti marini, ambienti criogenici, vasi a pressione, ecc. .

La lavorazione di anelli forgiati in lega di alluminio di grande diametro richiede in genere macchine per grandi utensili ad alta rigidità e strategie di lavorazione specializzate .

Guida manifatturiera:

Machinabilità: Aluminum alloys generally have good machinability, but stickiness and chip wrapping are common issues. Sharp tools with large rake angles, high helix angles, combined with efficient cooling lubricants and good chip evacuation systems, are needed.

Gestione residua dello stress: I conflitti di grandi dimensioni sono inclini a significative sollecitazioni residue durante l'estinzione e la lavorazione, che possono portare a distorsioni di metodi di rilievo di stress come lo stretching (TXX51), la compressione o il sollievo da stress vibratorio .

Trattamento superficiale: I trattamenti anodizzanti, di pittura o di conversione possono essere applicati a seconda dell'ambiente di servizio e dei requisiti estetici .

La resistenza alla corrosione di anelli forgiati in lega di alluminio di grande diametro è un vantaggio chiave per la loro applicazione in ambienti difficili .

Sistemi di protezione:

Selezione in lega e temperamento: Seleziona i gradi in lega e i tempi di trattamento termico con resistenza alla corrosione intrinsecamente superiore (E . G ., serie 5xxx H116/H321 o Serie 7xxx T73/T74) .}}}

Trattamento superficiale:

Anodizzante: Il metodo di protezione più comune, formando un film di ossido duro e denso che migliora la corrosione e la resistenza all'usura .

Rivestimenti di conversione chimica: Servire come primer eccellenti per vernice o adesivi, fornendo protezione di base .

Sistemi di pittura/rivestimento: Primer epossidici ad alte prestazioni e topcoats poliurethane forniscono una protezione a lungo termine in ambienti marini e industriali .

Considerazioni di progettazione: Evitare aree di intrappolamento dell'acqua e corrosione della fessura; Applica l'isolamento galvanico quando in contatto con metalli diversi .

Considerazioni di progettazione:

Leggero: La bassa densità delle leghe di alluminio consente agli anelli di grande diametro di ottenere una significativa riduzione del peso, offrendo sostanziali benefici economici e di performance nelle applicazioni aerospaziali, ferroviarie e marine .

Intervallo di temperatura operativo: Deve essere determinato in base al tipo di lega e all'ambiente dell'applicazione, evitando il servizio a lungo termine ad alte temperature che possono portare al degrado delle prestazioni .

Equilibrio di resistenza e rigidità: Attraverso una ragionevole progettazione di sezioni e selezione della lega, assicurarsi una rigidità sufficiente per prevenire una deformazione eccessiva mentre soddisfa i requisiti di forza .

Adattabilità ambientale: Considera fattori come la corrosività, l'intervallo di temperatura, le vibrazioni e i carichi di impatto dell'ambiente di lavoro .

Il controllo di qualità per anelli forgiati in lega di alluminio di grande diametro è estremamente rigoroso, che copre ogni fase dalle materie prime alla consegna del prodotto finito .

Procedure di test standard:

Certificazione delle materie prime: Tracciabilità dei lingotti, verifica della composizione chimica, numero di calore, data di produzione, ecc. .

Sciogliere e lingotto di qualità: Analisi elementare online, misurazione del contenuto di idrogeno, monitoraggio dell'efficienza del filtro, rilevamento del difetto ad ultrasuoni .

Monitoraggio del processo di forgiatura: Monitoraggio in tempo reale dei profili di temperatura, quantità di deformazione, pressione, condizione di madio, ecc. .

Monitoraggio del processo del trattamento termico: Uniformità della temperatura del forno, tempo, velocità di raffreddamento, temperatura dei media di spegnimento, ecc. .

Ispezione di precisione dimensionale e geometrica: Ispezione completa di diametri esterni e interni, spessore della parete, altezza, piattalità, concentricità, ecc. ., usando macchine di misurazione delle coordinate ad alta precisione (CMM), scanner laser, ecc.

Test della proprietà meccanica:

Campionamento: I campioni sono prelevati da posizioni critiche (direzioni tipicamente circonferenziali e radiali dell'anello) in base alle dimensioni della forgiatura e ai requisiti standard per il test .

Test: Tensile (UTS, YS, El), Durezza, Durezza dell'impatto, Affaticamento, Dolosità della frattura, Stress Corrosion Cracking (SCC) .

Test non distruttivi (NDT):

Test ad ultrasuoni: Ispezione volumetrica al 100% dell'intero anello, il metodo più efficace per rilevare difetti interni (E . g ., inclusioni, porosità, crepe, corrosione intergranulare), spesso richiesto per soddisfare gli standard aerospaziali (e . G ., Ams 2630 Class AA) {63.

Test penetranti: Rileva difetti di superficie e quasi superficie .

Test della corrente di vortiera: Rileva difetti di superficie e quasi superficie, in particolare per i materiali conduttivi .

Test radiografici (RT): Usato per la reinspezione del difetto interno in aree critiche specifiche .

Analisi microstrutturale: Esame metallografico per valutare la dimensione del grano, il flusso di grano, il grado di ricristallizzazione, la distribuzione precipitata, i tipi di difetti, ecc. .

Misurazione della rugosità superficiale.

Standard e certificazioni:

Conformazioni con ASTM B247, AMS (Specifiche del materiale aerospaziale), EN (standard europei), GB/T (standard nazionali cinesi), ecc. .

Certificazioni di sistema di qualità: ISO 9001, AS9100 (Aerospace) .

EN 10204 Tipo 3 . 1 o 3.2 È possibile fornire rapporti di test materiali e la certificazione di terze parti può essere organizzata su richiesta del cliente.

Gli anelli forgiati in lega di alluminio di grande diametro svolgono un ruolo fondamentale in vari settori dell'industria ad alta tecnologia e pesante a causa delle loro eccellenti prestazioni complessive .

Aree di applicazione primarie:

Aerospaziale: Involucri motori aeronautico, anelli dei componenti della turbina, anelli con carico di carrello di atterraggio, sanelli di carburante a razzo che collegano gli anelli, anelli strutturali per spaziali, ecc. .

Industria energetica: Anelli di attrezzatura per impianti di centrale nucleare, flange dell'albero principale della turbina eolica, flange a vaso di grandi dimensioni, anelli del serbatoio del carburante idrogeno, ecc. .

Ingegneria marina e offshore: Grandi anelli di collegamento strutturale dello scafo di nave, anelli di supporto critico per piattaforme di perforazione offshore, anelli di collegamento dello scafo di pressione sommergibili in acque profonde, anelli del serbatoio del trasporto LNG, ecc. .

Transito ferroviario: Corpi da treno ad alta velocità Anelli di collegamento, Falding di carrelli critici, grandi anelli del sistema di frenatura dei treni, ecc. .

Militare: Grandi montanti di artiglieria, anelli di carico per veicoli blindati, anelli di lancio di missili, ecc. .

Macchinari pesanti: Grandi gare di cuscinetti, spazi vuoti, anelli di cuscinetti principali per macchine noiose di tunnel, ecc. .

Vantaggi del design:

Leggero: La bassa densità delle leghe di alluminio combinata con il processo di forgiatura consente una significativa riduzione del peso nei grandi componenti strutturali, migliorando l'efficienza e riducendo i costi operativi .

Alta affidabilità e sicurezza: L'elevata resistenza, l'elevata tesi, l'eccellente resistenza alla fatica e la densa microstruttura interna fornita dalla forgiatura garantiscono l'affidabilità a lungo termine dei componenti in carichi estremi e ambienti complessi .

Stabilità dimensionale: Dopo un rigoroso trattamento termico e un sollievo da stress, gli anelli forgiati di grande diametro presentano una buona stabilità dimensionale durante la successiva lavorazione e servizio a lungo termine .

Resistenza alla corrosione: In particolare le leghe della serie 5xxx dimostrano un'eccellente resistenza alla corrosione negli ambienti marini e industriali .

Flessibilità di progettazione: Attraverso la selezione di diverse leghe, Tempers Treatment e Processi di forgiatura personalizzati, possono essere soddisfatti vari requisiti di progettazione complessi e esigenti .

Limitazioni di progettazione:

Costo: La produzione di anelli forgiati di grande diametro richiede costose apparecchiature specializzate e processi complessi, portando a costi iniziali più elevati .

Sensibilità alla temperatura: Alcune leghe in alluminio ad alta resistenza possono sperimentare il degrado delle prestazioni in ambienti ad alta temperatura a lungo termine, che richiedono considerazione dei limiti di temperatura operativa .

Saldabilità: Alcune leghe ad alta resistenza hanno una scarsa saldabilità, il che può richiedere tecniche di saldatura speciali o design per evitare la saldatura .

Stress residuo: Il processo di tempra per i conflitti di grandi dimensioni può generare significative sollecitazioni residue, che richiedono trattamenti di sollievo da stress adeguati .

Considerazioni economiche e sostenibilità:

Valore del ciclo di vita: Sebbene l'investimento iniziale sia elevato, le prestazioni superiori e la durata lunga degli anelli forgiati riducono i costi di manutenzione e sostituzione, offrendo un valore economico più elevato a lungo termine .

Utilizzo del materiale: La forgiatura è un processo di forma vicina, riducendo efficacemente i rifiuti di materie prime rispetto alla lavorazione tradizionale .

Cordialità ambientale: Le leghe di alluminio sono materiali completamente riciclabili, allineandosi con i principi di produzione verde; Il leggero peso del prodotto contribuisce anche a ridurre il consumo di energia e le emissioni di carbonio dei prodotti finali .
