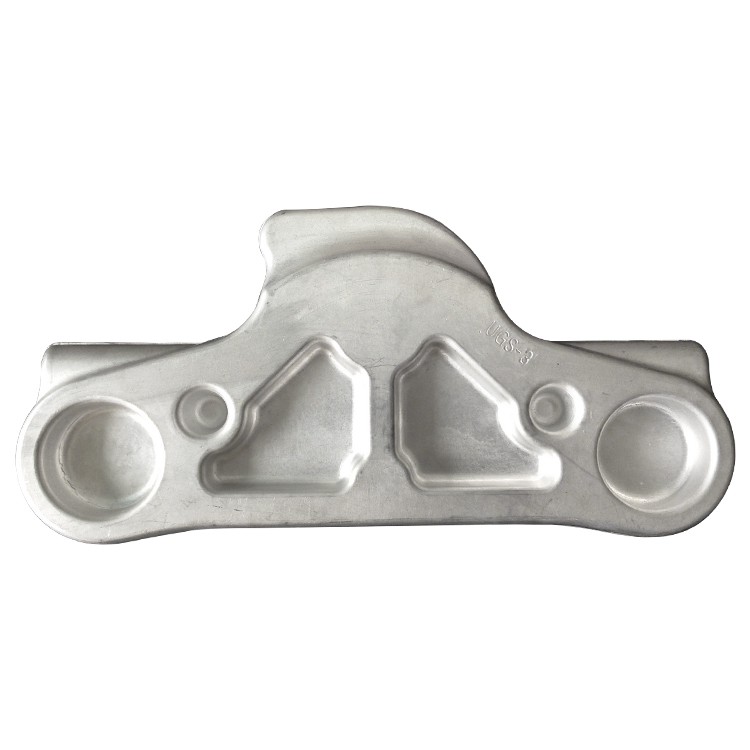

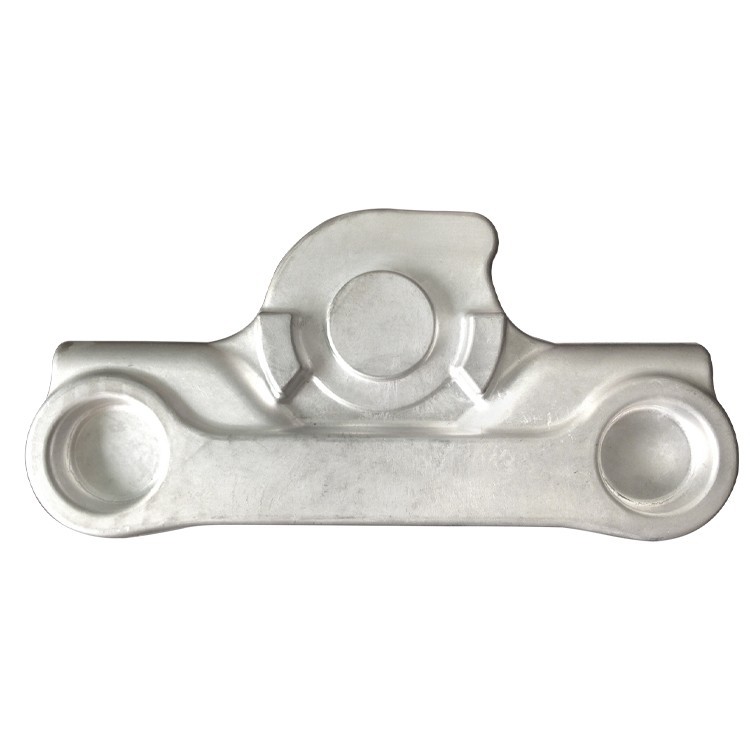

Piccolo in lega di alluminio muoiono i forgiamenti

Piccole forgiature in lega di alluminio si riferiscono a componenti in lega di alluminio prodotti attraverso il processo di forgiatura, che hanno dimensioni relativamente ridotte (in genere pesano da decine di grammi a diversi chilogrammi) e hanno forme complesse o elevati requisiti di proprietà meccanica. Rispetto ai getti, i forgiati, attraverso la deformazione plastica, possono perfezionare i grani, migliorare l'uniformità microstrutturale, eliminare difetti di fusione (come porosità, restringimento) e formare linee di flusso fibrose continue. Ciò migliora significativamente le proprietà meccaniche del materiale, in particolare la forza, la tenacità, la vita a fatica e la resistenza all'impatto. I gradi in lega di alluminio comunemente usati includono 6061, 6082 e 7075, ciascuno con punti di forza specifici, soddisfacendo le esigenze di varie applicazioni.

Comune gradi in lega di alluminio e le loro caratteristiche:6061 lega (serie AL-MG-SI):

Caratteristiche: Media resistenza, eccellente resistenza alla corrosione, buona saldabilità e lavorabilità. Una delle leghe più versatili e ampiamente utilizzate.

Elementi di lega primaria: Magnesio (mg), silicio (SI), rame (Cu), cromo (CR).

6082 lega (serie AL-MG-SI):

Caratteristiche: Resistenza più alta di 6061, in particolare migliori proprietà meccaniche in sezioni più spesse, con una buona resistenza alla corrosione e saldabilità.

Elementi di lega primaria: Magnesio (mg), silicio (SI), manganese (MN).

7075 lega (serie AL-ZN-MG-CU):

Caratteristiche: Resistenza ultra-alta, elevata resistenza alla snervamento, eccellenti prestazioni a fatica. Una lega ad alta resistenza comunemente usata nell'aerospaziale, ma sensibile alle crepe di corrosione dello stress nel temperamento T6.

Elementi di lega primaria: Zinco (Zn), magnesio (mg), rame (Cu), cromo (CR).

Materiale di base:

Alluminio (AL): equilibrio

Impurità controllate:

Il contenuto di impurità come ferro, silicio, manganese e titanio è rigorosamente controllato in base al grado in lega specifica per ottimizzare le prestazioni.

Processo di produzione (per piccoli forgiati): Il processo di produzione per le piccole forgiature in lega in lega di alluminio sottolinea precisione ed efficienza, con l'obiettivo di ottenere componenti a forma di netta con eccellenti proprietà meccaniche attraverso una o più fasi di formazione da dado.

Preparazione e taglio delle materie prime:

I lingotti di alta qualità o le barre estruse sono selezionati come billette di forgiatura. Il materiale deve sottoporsi a una rigida analisi della composizione chimica e all'ispezione del difetto interno necessario (ad es. Ultrasonico).

La lunghezza e il peso della billetta sono tagliate con precisione in base alle dimensioni della forgiatura, alla forma e ai requisiti di utilizzo del materiale.

Riscaldamento:

Le billette sono riscaldate uniformemente in un fornace di forgiatura controllato con precisione nell'intervallo di temperatura di deformazione in plastica. Diverse leghe hanno diverse temperature di forgiatura ottimali per garantire una deformabilità plastica sufficiente evitando al contempo eccessivo.

Morire formazione forgiata:

Usando un martello da forgiatura, una pressa idraulica o una pressione a vite, la billetta riscaldata viene posizionata in una matrice pre-progettata e formata da uno o più colpi/pressioni precise. La cavità del dado è progettata in modo complesso per guidare le linee di flusso metallico lungo la forma della parte, perfezionando i cereali ed eliminando i difetti interni.

Forgiatura multi-passa: Per piccole parti con forme complesse, forgiatura pre-forgiata e finitura o persino forgiatura a dapi multi-stage, può essere necessario per raggiungere progressivamente la forma desiderata.

Modellando la rete vicina: Die Forking mira a ottenere una modellatura quasi netta, riducendo al minimo l'indennità di lavorazione successiva.

Taglio:

Dopo la forgiatura, il flash in eccesso attorno alla periferia della forgiatura viene rimosso.

Trattamento termico:

Soluzione Trattamento termico: La forgiatura viene riscaldata a una temperatura specifica e mantenuta per un tempo sufficiente per consentire agli elementi in lega di dissolversi nella soluzione solida.

Spegnimento: Raffreddamento rapido dalla temperatura di soluzione, in genere mediante tempra o tempra polimerica, per conservare la soluzione solida supersaturata.

Trattamento dell'invecchiamento:

Invecchiamento artificiale (temperamento T6): Fornisce forza e durezza ottimale.

Underaging o eccessiva (EG, T73, T76 Tempers): Utilizzato per migliorare la rottura della corrosione da stress e la resistenza all'esfoliazione per alcune leghe (come 7075), sebbene con una leggera riduzione della forza.

Raddrizzamento e sollievo dallo stress (se necessario):

Può essere richiesto un raddrizzamento meccanico dopo il silenzio per correggere le dimensioni e la forma.

Per alcune parti ad alta precisione o per quelle che richiedono un ampio sollievo di stress di lavorazione, trazione o compressione (ad es. Tempers T651/T7351) possono essere eseguiti per ridurre lo stress residuo e ridurre al minimo la distorsione della lavorazione.

Finitura e ispezione:

Faibring, shot Peening (migliora le prestazioni della fatica superficiale), ispezione dimensionale, controlli sulla qualità della superficie.

Infine, vengono eseguiti test completi non distruttivi (ad es. Penetrant, ultrasuoni) e test di proprietà meccanica per garantire che il prodotto soddisfi le specifiche.

Le proprietà meccaniche dei piccoli rinforzi in lega in lega di alluminio variano a seconda del carattere specifico in lega e del trattamento termico, ma generalmente superano i getti e molti prodotti battuti dello stesso grado.

Uniformità della proprietà e anisotropia:

Il processo di forgiatura del dado allinea il flusso di grano lungo il contorno della parte, risultando in eccellenti proprietà nelle principali direzioni di carico.

Rispetto alle piastre o alle estrusioni, i forgiati presentano in genere le proprietà trasversali trasversali (perpendicolari alla principale direzione di deformazione), con un'anisotropia complessivamente inferiore.

La microstruttura di piccole forgiature in lega di alluminio è la ragione fondamentale per le loro eccellenti proprietà meccaniche.

Caratteristiche microstrutturali chiave:

Struttura a grana raffinata e densa:

Il processo di forgiatura si rompe accuratamente grani grossolani, formando grani equiax sottili, uniformi e densi e grani deformati allungati lungo le linee di flusso del metallo. Ciò migliora significativamente la duttilità, la tenacità e la fatica del materiale ed elimina i difetti di fusione.

Flusso di grano ottimizzato e continuo:

Questa è la caratteristica più significativa e il vantaggio dei perforazioni. Mentre il metallo scorre all'interno della cavità della matrice, i suoi grani sono allungati e formano linee di flusso fibrose continue che si sono attenuamente conformi alla geometria della parte. Questo flusso di grano si allinea con la direzione dello stress primaria della parte in condizioni operative effettive, trasferendo efficacemente lo stress e migliorando significativamente le prestazioni della fatica della parte, la resistenza all'impatto e la resistenza alla corrosione della corrosione nelle aree critiche (ad esempio, angoli, bordi dei fori).

Distribuzione uniforme delle fasi di rafforzamento (precipitati):

Dopo il trattamento termico e l'invecchiamento della soluzione, le fasi di rafforzamento (ad es. MG₂SI in serie 6xxx, mgzn₂ in serie 7xxx) precipitano uniformemente come particelle disperse e disperse all'interno della matrice di alluminio. Questi precipitano in modo efficace ostacolano il movimento di dislocazione, aumentando così la forza e la durezza.

Il controllo preciso del processo di invecchiamento garantisce dimensioni e distribuzione ottimali dei precipitati evitando al contempo la precipitazione del confine con grano continuo dannoso, garantendo così una buona resistenza alla corrosione.

Alta pulizia metallurgica:

I forgiati di muore sono internamente densi, liberi da difetti di lancio (come restringimento, porosità, inclusioni grossolane). Attraverso il rigoroso controllo delle impurità delle materie prime, la resistenza alla tenacità e alla fatica del materiale viene ulteriormente migliorata.

Le piccole forgiature in lega di alluminio possono raggiungere elevate precisione e forme complesse nella produzione.

Capacità di personalizzazione:

La progettazione e la produzione di dapi possono essere eseguite in base a modelli CAD dettagliati e disegni ingegneristici, consentendo forgiati altamente personalizzati.

Possono essere forniti servizi come pre-formazione, forgiatura, taglio, trattamento termico e lavorazione ruvida/finita.

Le proprietà delle leghe di alluminio dipendono fortemente dal carattere di trattamento termico.

Guida alla selezione dei temperamenti:

6061/6082 leghe: In genere usa il temperamento T6 per ottenere la migliore combinazione di resistenza e resistenza alla corrosione.

7075 lega: A seconda della sensibilità dell'applicazione a SCC (cracking della corrosione da stress), scegli T6 (massima resistenza, sensibile alla SCC) o T7351/T7651 (resistenza leggermente ridotta, ma eccellente resistenza alla corrosione SCC ed esfoliazione).

Le piccole stagioni in lega in lega di alluminio hanno generalmente una buona macchinabilità, ma la saldabilità varia a seconda del grado in lega.

Guida di fabbricazione:

Machinabilità: La maggior parte dei conflitti in lega di alluminio nei tempi T6/T7351 hanno una buona macchinabilità, consentendo parti con alta qualità della superficie e precisione dimensionale.

Saldabilità: Le leghe della serie 6xxx (EG, 6061, 6082) hanno un'eccellente saldabilità e possono essere saldate in fusione convenzionalmente. Tuttavia, le leghe della serie 7xxx (ad es. 7075) hanno una saldabilità di fusione convenzionale molto scarsa, essendo altamente inclini a cracking a caldo e grave perdita di resistenza articolare. Pertanto, la saldatura di fusione non è generalmente raccomandata e le tecniche di saldatura a stato solido avanzate (ad es., Saldatura ad attrito, saldatura ad agitazione di attrito FSW) dovrebbero essere prioritarie.

Stress residuo: I confingi estinti possono avere stress residuo. Soprattutto per le parti di precisione lavorate, è necessario prendere in considerazione gli orari TXX51 (compresi gli aiuti allo stress) e i percorsi di lavorazione appropriati impiegati.

La resistenza alla corrosione di piccoli rinforzi in lega in lega di alluminio varia a seconda del carattere di trattamento della lega e del trattamento termico, ma in generale può soddisfare i requisiti di applicazione attraverso misure protettive adeguate.

Strategie di protezione della corrosione:

Selezione in lega e temperamento: Scegli il carattere di trattamento in lega e il trattamento termico più adatto in base all'ambiente corrosivo e ai requisiti di resistenza. Per le applicazioni serie 7xxx con rischi di corrosione SCC o esfoliazione, sono obbligatori i tempi T7351 o T7651.

Trattamento superficiale:

Anodizzante: Il metodo di protezione più comune ed efficace, formando un film di ossido denso sulla superficie della forgiatura, migliorando la corrosione e la resistenza all'usura. Ciò include anodizzazione dell'acido solforico, anodizzazione dell'acido cromico, ecc.

Rivestimenti di conversione chimica: Servire come buoni primer per vernici o adesivi, fornendo ulteriore protezione della corrosione.

Sistemi di rivestimento ad alte prestazioni: I rivestimenti resistenti alla corrosione possono essere applicati in ambienti estremamente corrosivi.

Gestione della corrosione galvanica: Quando in contatto con metalli incompatibili, devono essere prese misure di isolamento (ad es. Guarnizioni, rivestimenti isolanti) per prevenire la corrosione galvanica.

Le proprietà fisiche dei piccoli rinforzi in lega di alluminio sono aspetti importanti per la considerazione della progettazione.

Considerazioni di progettazione:

Rapporto forza-peso: I forgiati in lega di alluminio offrono un eccellente rapporto resistenza a peso, rendendoli una scelta ideale per il design leggero.

Affidabilità: La combinazione del processo di forgiatura e delle caratteristiche della lega conferisce parti di eccellente fatica e resistenza all'impatto, garantendo un servizio a lungo termine in carichi gravi.

Integrazione di forme complesse: La forgiatura del dado può produrre geometrie complesse a forma di rete vicina, riducendo in modo significativo la lavorazione successiva, abbassando i costi di produzione e i tempi di consegna.

Versatilità: Diversi gradi di conflitti in lega di alluminio hanno caratteristiche di prestazione distinte, consentendo la selezione basata su esigenze di applicazione specifiche, soddisfacenti di una vasta gamma di campi dall'industria generale all'aerospaziale.

Il controllo di qualità per le piccole forgiature in lega di alluminio è estremamente critico, coprendo tutte le fasi dalle materie prime ai prodotti finali.

Procedure di test standard:

Certificazione delle materie prime:

Analisi della composizione chimica per garantire la conformità con AMS, ASTM, EN, ecc.

Ispezione dei difetti interni (ad es. Test ultrasuoni) per garantire le billette prive di difetti interni.

Monitoraggio dei processi di forgiatura:

Monitoraggio in tempo reale della temperatura di forgiatura, pressione e condizione di dado.

Ispezione casuale nel processo di forma di forgiatura e dimensioni.

Monitoraggio del processo del trattamento termico:

Uniformità della temperatura del forno (per AMS 2750E Classe 1 o 2) e controllo del tempo, in particolare il controllo preciso dell'invecchiamento a più stadi.

Tempra la temperatura dei media e il controllo dell'intensità dell'agitazione.

Analisi della composizione chimica:

Recarificazione della composizione chimica batch dei forgiamenti finali.

Test della proprietà meccanica:

Testi di trazione: Campioni prelevati da posizioni e orientamenti rappresentativi per testare UTS, YS, EL.

Test di durezza: Misurazioni multi-punto per valutare l'uniformità complessiva.

Test di impatto: Test di impatto V-NOTCH Charpy se necessario.

Test della tenacità della frattura: Test K1C o JIC per componenti critici (particolarmente importanti per le serie 7xxx).

Test di cracking corrosione da stress (SCC):

Test di sensibilità SCC (ad es. Test C-ring) per leghe serie 7xxx (specialmente nel temperamento T6) per garantire che la loro resistenza SCC soddisfi i requisiti.

Test non distruttivi (NDT):

Test ad ultrasuoni (UT): Ispezione del difetto interno al 100% per tutti i rinforzi critici per garantire pori, inclusioni, delaminazioni, ecc.

Test penetranti (PT): Ispezione superficiale al 100% per rilevare difetti di rottura della superficie.

Eddy Current Test (ET): Rileva difetti superficiali e vicino alla superficie, nonché uniformità del materiale.

Analisi microstrutturale:

Esame metallografico per valutare la dimensione del grano, la continuità del flusso di grano, il grado di ricristallizzazione, la morfologia e la distribuzione precipitate, ecc.

Ispezione dimensionale e di qualità della superficie:

Misure precise mediante pinze, micrometri, macchine di misurazione delle coordinate (CMM) o strumenti di misurazione ottica.

Misurazione della rugosità superficiale.

Standard e certificazioni:

Conformazioni con l'ASTM B247 (Faldimenti in lega di alluminio), EN 15908 (leghe di alluminio e alluminio - Falzamenti), AMS (Specifiche aerospaziali del materiale, EG, AMS 4117/4133/4134) e altri standard del settore rilevanti.

Certificazioni di sistema di gestione della qualità: ISO 9001, AS9100 (per il settore aerospaziale).

Possono essere forniti rapporti sui test del materiale EN 10204 e la certificazione indipendente di terze parti può essere organizzata su richiesta del cliente.

Le piccole configurazioni in lega di alluminio sono ampiamente utilizzate in vari settori industriali a causa del loro eccellente rapporto resistenza-peso, alta affidabilità ed efficienza di produzione.

Aree di applicazione primarie:

Industria automobilistica: Componenti del sistema di sospensione (ad esempio, bracci di controllo, nocche di sterzo), componenti delle ruote, supporti per motori, componenti del propulsore, parti del freno, riduzione del peso e miglioramento delle prestazioni.

Aerospaziale: Componenti strutturali dell'aeromobile (ad es. Staffe, connettori, attacchi di lembo, componenti degli ingranaggi di atterraggio), componenti del motore, connettori critici.

Biciclette e attrezzature sportive: Parti di biciclette ad alte prestazioni (ad es. Grove, pedali), carabiner, connettori di attrezzature sportive, alberi di freccia.

Industria meccanica: Corpi di pompaggio, corpi valvole, componenti idraulici, morsetti, blocchi di collegamento, piccoli ingranaggi di trasmissione, alloggiamenti per cuscinetti, giunti robot.

Elettronica ed elettrodomestici: Dissipatori di calore, supporti strutturali, alloggiamenti del connettore.

Attrezzatura medica: Cornici strutturali, parti di collegamento, ecc., Che richiedono una precisione dimensionale e qualità della superficie.

Difesa e militare: Componenti strutturali critici per vari sistemi di armi, parti del corpo missilistico, componenti dei fusibili, staffe di sistema di mira.

Hardware generale: Maniglie degli strumenti, componenti di blocco, ecc.

Vantaggi del design:

Alta resistenza e leggero: Fornisce un'alta resistenza, ottenendo una significativa riduzione del peso, migliorando le prestazioni del prodotto e l'efficienza energetica.

Alta affidabilità: Il processo di forgiatura elimina elimina i difetti di fusione, risultando in una densa struttura interna, cereali raffinati e linee di flusso continue, migliorando significativamente la vita a fatica e la tenacità dell'impatto.

Modellatura vicina e geometrie complesse: La forgiatura del dado può produrre geometrie complesse vicine alle dimensioni finali, riducendo significativamente le successive lavorazione e i rifiuti di materiale, abbassando i costi di produzione e i tempi di consegna.

Eccellente resistenza alla corrosione: A seconda della selezione della lega, può essere utilizzato a lungo termine in ambienti esterni, umidi o corrosivi.

Buona macchinabilità: Facilita la lavorazione e il trattamento superficiale successivi.

Limitazioni di progettazione:

Costo del dado: Per la produzione di piccoli lotti, i costi di progettazione e produzione sono relativamente elevati, rendendolo più adatto a una produzione di grandi volumi o serializzati.

Limitazioni delle dimensioni: Le dimensioni della forgiatura sono limitate mediante l'attrezzatura di forgiatura; I componenti molto grandi sono difficili da forgiare in un unico pezzo.

Prestazioni ad alta temperatura: Una limitazione comune per tutte le leghe di alluminio; Non è adatto per ambienti operativi a lungo termine superiori a 150 gradi (120 gradi per serie 7xxx).

Saldabilità (per serie 7xxx): Le leghe della serie 7xxx hanno una scarsa saldabilità, che richiede la considerazione dei metodi di connessione di saldatura non fusioni.

Considerazioni economiche e sostenibilità:

Valore del ciclo di vita totale: Mentre il costo iniziale dei confini può essere superiore ai getti, le loro prestazioni superiori, la durata di servizio più lunga e i costi di elaborazione successivi li rendono competitivi durante tutto il loro ciclo di vita.

Efficienza di utilizzo delle risorse: La forgiatura del dado è un efficiente processo di modellatura quasi netta, riducendo i rifiuti di materiale.

Cordialità ambientale: Le leghe di alluminio sono altamente riciclabili, allineate con i principi di produzione verde e economia circolare.
